Açıklama
Operatör panelinin özellikleri Weintek MT8071iP2
Görüntülemek
| Ekran çapraz | 7.0 ″ |
| İzin | 800×480 |
| Parlaklık | 300 cd/m2 |
| Arka ışık türü | NEDEN OLMUŞ |
| Arka ışık ömrü | 30000 zaman. |
| Zıtlık | 500:1 |
| renk | 16 milyon |
| Görüş açısı | 70/50/70/70 |
sensör
| Sensör tipi | 4 telli dirençli |
Seçenekler
| İşlemci | 32 bit RISC |
| Sıklık | 528 MHz |
| GÖVDE | 128 MB |
| Flaş (gömülü) | 0.125 GB |
| RTC (gerçek zamanlı saat) | Var |
Arayüzler
| Ethernet | 1 x 10/100 Base-T |
| seri arayüz | COM1 (RS232), COM3 (RS485 2W) İşaret/Boşluk paritesi desteklenmiyor |
| USB ana bilgisayar | 1xUSB2.0 |
| Modbus desteği | RTU, ASCII, Master, Slave, TCP/IP |
| Denetleyicilerle çalışmak için sürücüler | 300’den fazla Weintek uyumlu sürücü |
İnşaat
| derlem malzemesi | Plastik |
| Ön panelin koruma derecesi | IP65 |
| iniş deliği | 192x138mm |
| Boyutlar | 200,4×146.5x34mm |
| Net ağırlık) | 0,52 kg |
| duvara montaj | var |
| Teslimat içeriği | bağlantı elemanları, sigorta, güç konektörü, talimatlar |
SONRASINDA
| Proje geliştirme yazılımı | EasyBuilderPro |
| Maksimum proje boyutu | 16 Mb |
| Panelde arşivleri kaydetmek için bellek miktarı | 48 Mb |
| kod sistemleri | Değil |
Çalıştırma ve depolama
| Çalışma sıcaklığı | 0~50 ℃ |
| Depolama sıcaklığı | -20~60 ℃ |
| Anlık tüketim | 0.5 |
| Besleme gerilimi | 10.8~28VDC |
| Titreşim direnci | 10 ~ 25Hz (3 ex 2G 30 dk) |
| sertifikalar | BU |

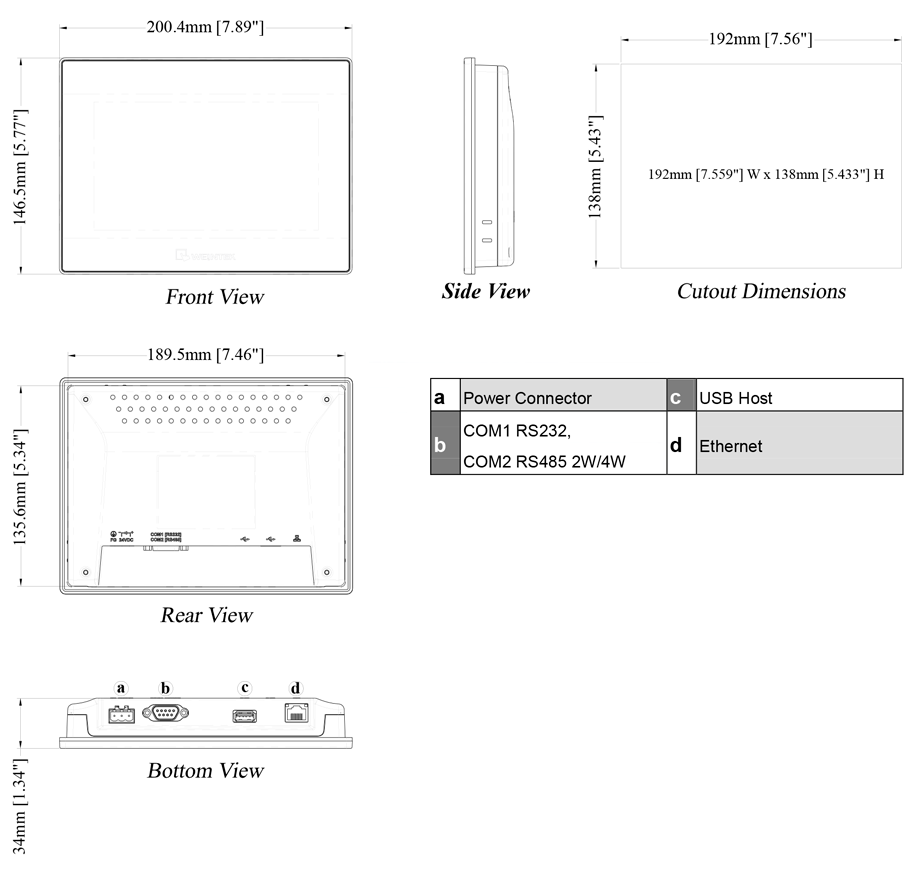

Operatör paneli boyutları Weintek MT8071iP2
Boyutlar: 200,4×146.5×34 mm
Montaj deliği: 192x138mm

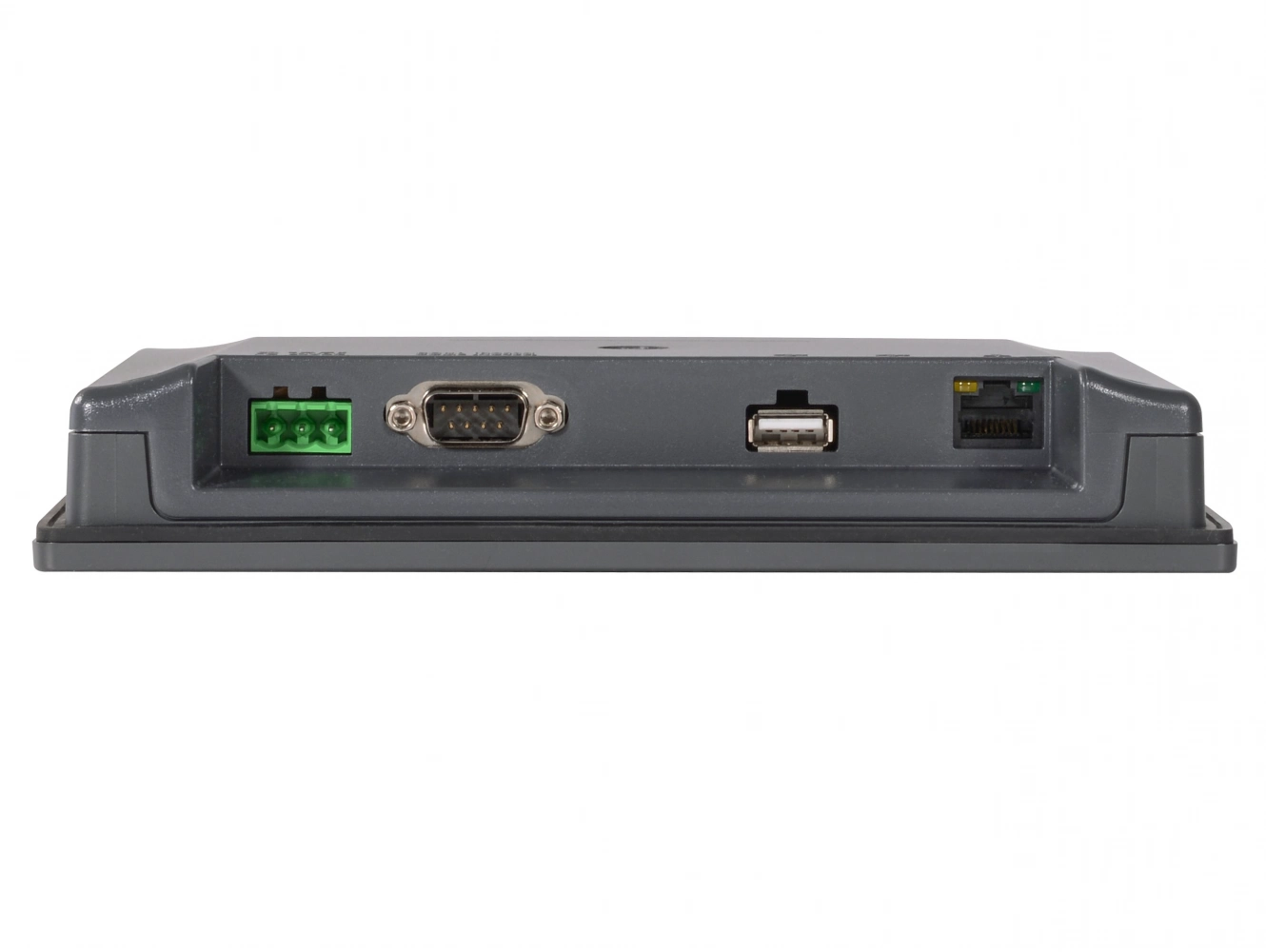

Bağlantı şeması Weintek MT8071iP2
Konektör Adı:
COM1[RS232] / COM2[RS485] 9 Pin, Erkek, D-sub
Tip:
DB-9 M ( Erkek )
COM1[RS232] / COM2[RS485] 9 Pin, Erkek, D-sub
Tip:
DB-9 M ( Erkek )
| Toplu iğne # | COM1 (RS232) | COM2 (RS485)4W | COM2 (RS485)2W |
|---|---|---|---|
| 1 | Rx- | Veri-(B) | |
| 2 | Rx+ | Veri+(A) | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | GND | GND |
| 6 | TXD | ||
| 7 | RTS | ||
| 8 | CTS | ||
| 9 | RXD |
