Açıklama

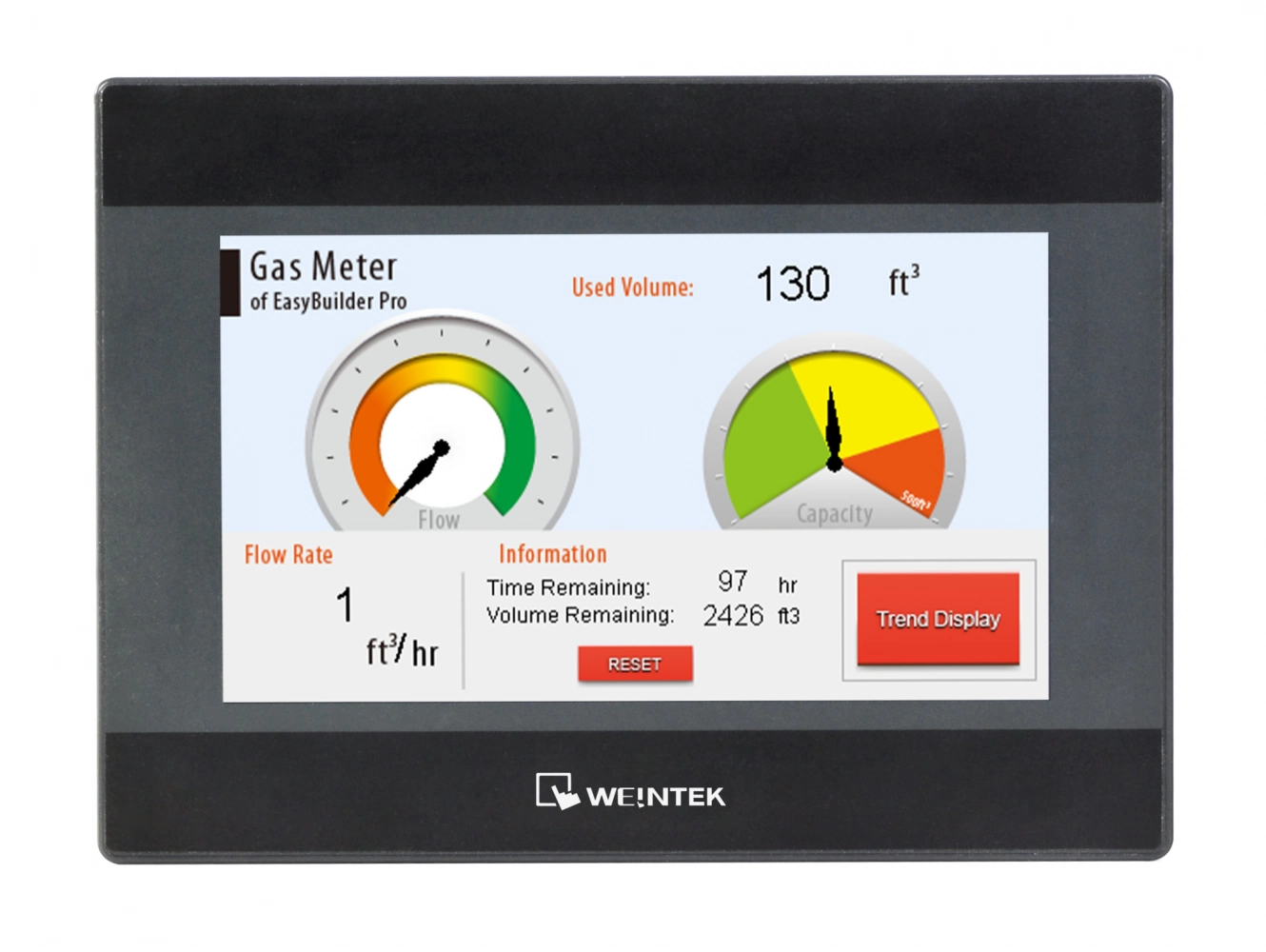

Operatör panelinin özellikleri Weintek MT8071iP
Görüntülemek
| Ekran çapraz |
7.0″ |
| İzin |
800×480 |
| Parlaklık |
300 cd/m2 |
| Arka ışık türü |
NEDEN OLMUŞ |
| Arka ışık ömrü |
30000 saat |
| Zıtlık |
500:1 |
| renk |
16 milyon |
| Görüş açısı |
70/50/70/70 |
sensör
| Sensör tipi |
4 telli dirençli |
Seçenekler
| İşlemci |
Korteks A8 |
| Sıklık |
600 MHz |
| Veri deposu |
128 MB |
| Flaş (gömülü) |
0.125 GB |
| RTC (gerçek zamanlı saat) |
Var |
Arayüzler
| ethernet |
1 x 10/100 Base-T |
| seri arayüz |
COM1 (RS232), COM3 (RS485 2W) |
| USB ana bilgisayar |
1xUSB2.0 |
| Modbus desteği |
RTU, ASCII, Master, Slave, TCP/IP |
| Denetleyicilerle çalışmak için sürücüler |
300’den fazla Weintek uyumlu sürücü |
Tasarım
| Ev materyalleri |
Plastik |
| Ön panelin koruma derecesi |
IP65 |
| iniş deliği |
192x138mm |
| Boyutlar |
200,4×146.5x34mm |
| Net ağırlık) |
0,52 kg |
| duvara montaj |
var |
| Teslimat içeriği |
bağlantı elemanları, sigorta, güç konektörü, talimatlar |
yazılım
| Proje geliştirme yazılımı |
EasyBuilderPro |
| Maksimum proje boyutu |
16 MB |
| Panelde arşivleri kaydetmek için bellek miktarı |
48 MB |
| kod sistemleri |
Değil |
Çalıştırma ve depolama
| Çalışma sıcaklığı |
0~50℃ |
| Depolama sıcaklığı |
-20~60℃ |
| Anlık tüketim |
0.5 |
| Besleme gerilimi |
10.8~28VDC |
| Titreşim direnci |
10 ~ 25Hz (3 ex 2G 30 dk) |
| sertifikalar |
BU |
Weintek MT8071iP operatör paneli boyutları
Boyutlar: 200,4×146.5×34 mm
Montaj deliği: 192x138mm

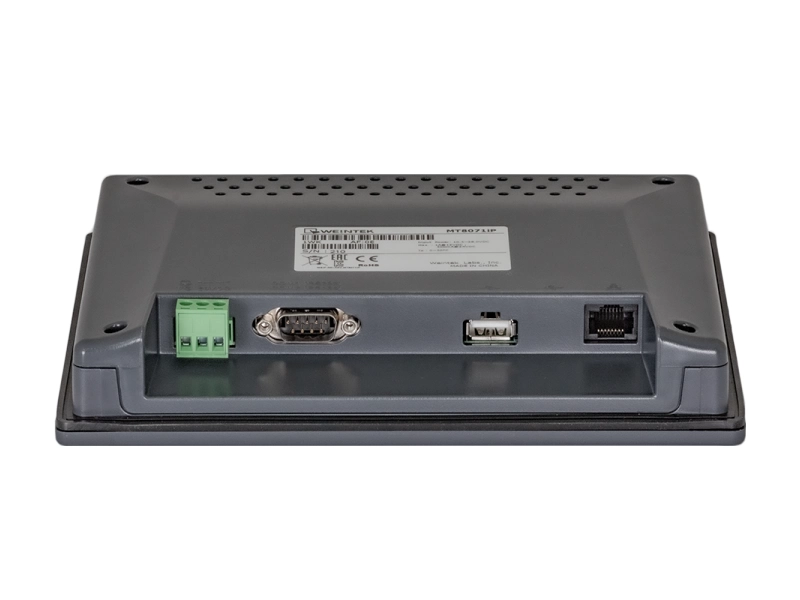

Bağlantı Şeması Weintek MT8071iP
Konektör Adı:
COM1[RS232] / COM2[RS485] 9 Pin, Erkek, D-sub
Tip:
DB-9 M ( Erkek )
| Toplu iğne# |
COM1 (RS232) |
COM2 (RS485)4W |
COM2 (RS485)2W |
| bir |
|
Rx- |
Veri-(B) |
| 2 |
|
Rx+ |
Veri+(A) |
| 3 |
|
Tx- |
|
| dört |
|
Tx+ |
|
| 5 |
GND |
GND |
GND |
| 6 |
TXD |
|
|
| 7 |
RTS |
|
|
| sekiz |
CTS |
|
|
| 9 |
RXD |
|
|
