Açıklama
APLEX ARMPAC-507P Panel Bilgisayar Özellikleri
Görüntülemek
| Ekran çapraz | 7.0″ |
| İzin | 800×480 |
| Parlaklık | 350 cd/m2 |
| Zıtlık | 500:1 |
| renk | 262K |
| Görüş açısı | 140°(Y), 110°(D) |
sensör
| Sensör tipi | kapasitif |
| Sensör kontrolörü | RS-232 |
Seçenekler
| Mümkün olan maksimum RAM miktarı | 1024 MB |
| RAM tipi | DDR3 |
| Önceden yüklenmiş sürücü | 0,5 GB |
| Sürücü türü | nand flaş |
| Sabit diskler için alan | bir |
| Sürücü form faktörü | 2.5″ |
| sürücü arayüzü | mini PCIe |
Arayüzler
| SD kart yuvası | mikro SD |
| PCI | 1 x mini PCIe |
| SIM kart yuvası | 1 x SIM yuvası |
| Hat ses çıkışı | 3,5 mm jak |
| Güç bağlantısı | 3 pimli kilitleme |
Tasarım
| Ev materyalleri | plastik |
| Ön panelin koruma derecesi | IP65 |
| Duvara montaj VESA 75 | var |
yazılım
| Yüklü OC | Windows CE 7.0 |
Çalıştırma ve depolama
| Çalışma sıcaklığı | 0 – 50℃ |
| Güç | 14W |
| Güç düğmesi | Harici bir güç anahtarı bağlamak için 2x pinli konektör |
| Güç kaynağı | 220 VAC /12 VDC dahil |

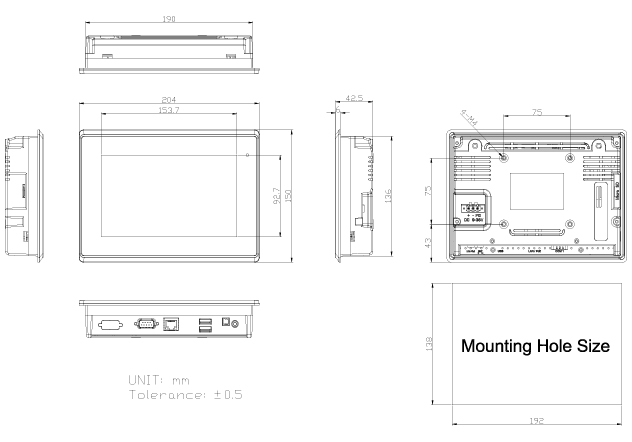

APLEX ARMPAC-507P Panel Bilgisayar Boyutları
Boyutlar: 204x150x42,5 mm
Montaj deliği: 192x138mm
Bağlantı Şeması APLEX ARMPAC-507P
Bağlayıcı adı:
COM1 RS-232, RS-422, RS-485
Bir çeşit:
DB-9M (Baba)
| #toplu iğne | RS-232 modunda | RS-422 modunda | RS-485 modunda |
|---|---|---|---|
| bir | DCD | RX+ | |
| 2 | RXD | RX- | |
| 3 | TXD | TX- | VERİ-(B) |
| dört | DTR | TX+ | VERİ+(A) |
| 5 | GND | GND | GND |
| 6 | DSR | ||
| 7 | RTS | ||
| sekiz | CTS | ||
| 9 | RI/5V/12V(seçim-JP1) |
Bağlayıcı adı:
COM2 RS-232, RS-422, RS-485
Bir çeşit:
DB-9M (Baba)
| #toplu iğne | RS-232 modunda | RS-422 modunda | RS-485 modunda |
|---|---|---|---|
| bir | DCD | RX+ | |
| 2 | RXD | RX- | |
| 3 | TXD | TX- | VERİ-(B) |
| dört | DTR | TX+ | VERİ+(A) |
| 5 | GND | GND | GND |
| 6 | DSR | ||
| 7 | RTS | ||
| sekiz | CTS | ||
| 9 | RI/5V/12V(seçim-JP1) |
